Tutoriel : Estimation des coefficients de Fourier

Introduction

L'estimation des coefficients de Fourier permet de représenter un signal périodique comme une somme d'exponentielles complexes. Nous montrons ici comment formuler ce problème comme un modèle linéaire et comment la structure d'échantillonnage impacte la matrice de design.

Notation complexe

Nous utilisons la notation exponentielle complexe qui est plus compacte et fait directement le lien avec la transformée de Fourier discrète (DFT). L'orthogonalité des exponentielles complexes se démontre élégamment par des sommes géométriques.

Rappels : Série de Fourier

Un signal réel périodique $x(t)$ de période $T_0$ peut être décomposé en série de Fourier complexe :

$$x(t)=\sum _{u=-N_f}^{N_f}{s}_u{e}^{j2\pi u{f}_{0}t}$$

où :

• $f_0=1/T_0$ est la fréquence fondamentale
• $N_f$ est le nombre d'harmoniques considérées
• $s_u\in \mathbb{C}$ sont les coefficients de Fourier complexes
• Pour un signal réel : $s_{-u}=\overline{s_u}$ (symétrie hermitienne)

Lien avec la forme trigonométrique : En posant $s_u=\frac{1}{2}(a_u-j{b}_u)$ pour $u>0$ et $s_0=a_0$ (réel), on retrouve :

$$x(t)=a_0+\sum _{u=1}^{N_f}[a_u\cos (2\pi u{f}_{0}t)+b_u\sin (2\pi u{f}_{0}t)]$$

Formulation en modèle linéaire

Vecteur de paramètres

Nous cherchons à estimer le vecteur de coefficients complexes :

$$\mathbf{s}=[s_{-N_f},s_{-N_f+1},\dots ,s_{-1},s_0,s_1,\dots ,s_{N_f}{]}^T\in {\mathbb{C}}^{2N_f+1}$$

Observations bruitées

Soit $m$ échantillons $x_1,\dots ,x_m$ observés aux instants $t_1,\dots ,t_m$. Le modèle linéaire est :

$$\mathbf{x}=\mathbf{A}\mathbf{s}+\mathbf{n}$$

où la matrice de design $\mathbf{A}\in {\mathbb{C}}^{m\times (2N_f+1)}$ est :

$$\mathbf{A}=\left[\begin{array}{ccccccc}{e}^{-j2\pi N_f{f}_0{t}_1}& \cdots & e^{-j2\pi f_0{t}_1}& 1& e^{j2\pi f_0{t}_1}& \cdots & e^{j2\pi N_f{f}_0{t}_1}\\ e^{-j2\pi N_f{f}_0{t}_2}& \cdots & e^{-j2\pi f_0{t}_2}& 1& e^{j2\pi f_0{t}_2}& \cdots & e^{j2\pi N_f{f}_0{t}_2}\\ ⋮& \ddots & ⋮& ⋮& ⋮& \ddots & ⋮\end{array}\right]$$

Chaque ligne $k$ correspond à l'évaluation des exponentielles complexes aux fréquences $-N_f{f}_0,\dots ,0,\dots ,N_f{f}_0$ à l'instant $t_k$.

Cas 1 : Échantillonnage sur une durée quelconque

Configuration

Nous observons le signal sur une durée $T_{obs}$ quelconque (pas nécessairement un multiple de $T_0$) avec $m$ échantillons uniformément répartis :

$$t_k=\frac{(k-1)T_{obs}}{m-1},k=1,\dots ,m$$

Expression de l'estimateur

En reconnaissant le modèle linéaire, l'estimateur des moindres carrés s'exprime sous la forme

$$\hat{\mathbf{s}}=({\mathbf{A}}^H\mathbf{A}{)}^{-1}{\mathbf{A}}^H\mathbf{x}={\mathbf{A}}^{†}\mathbf{x}$$

Propriétés de la matrice ${\mathbf{A}}^H\mathbf{A}$

Dans ce cas général, la matrice ${\mathbf{A}}^H\mathbf{A}$ n'a pas de structure particulière. Elle est :

• Pleine : tous les éléments sont non nuls
• Non diagonale : les colonnes de $\mathbf{A}$ ne sont pas orthogonales

Conséquence : Le calcul de $({\mathbf{A}}^T\mathbf{A}{)}^{-1}$ nécessite une inversion matricielle complète (coût $O((2N_f+1{)}^3)$).

Exemple

Soit un signal composé de 2 harmoniques ($N_f=2$) observé sur $T_{obs}=1.5T_0$ avec $m=20$ échantillons.

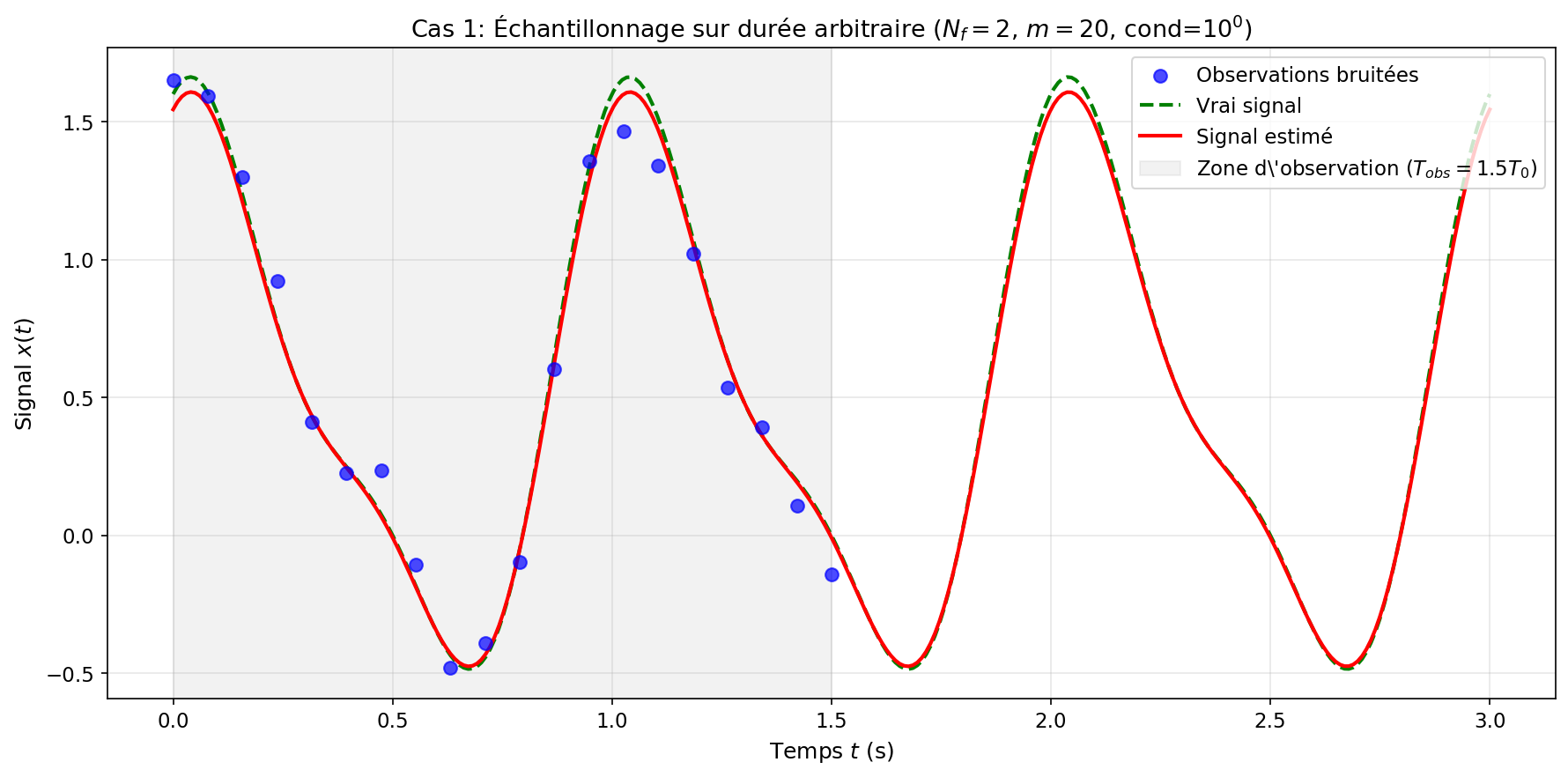

Figure 1: Estimation avec durée d'observation arbitraire

Cas 2 : Échantillonnage sur une période complète

Configuration

Nous observons le signal sur exactement une période : $T_{obs}=T_0$ avec $m$ échantillons uniformément répartis :

$$t_k=\frac{(k-1)T_0}{m-1},k=1,\dots ,m$$

Propriétés remarquables de ${\mathbf{A}}^H\mathbf{A}$

Dans ce cas, la matrice de Gram ${\mathbf{A}}^H\mathbf{A}$ (où ${\mathbf{A}}^H$ est la transposée conjuguée) présente une structure particulière :

$${\mathbf{A}}^H\mathbf{A}=m{\mathbf{I}}_{2N_f+1}$$

Orthogonalité par somme géométrique : Les colonnes de $\mathbf{A}$ sont exactement orthogonales lorsque nous échantillonnons sur une période complète. Pour deux fréquences $u$ et $v$ :

$$\sum _{k=0}^{m-1}{e}^{j2\pi u{f}_0{t}_k}{e}^{-j2\pi v{f}_0{t}_k}=\sum _{k=0}^{m-1}{e}^{j2\pi (u-v)k/m}$$

Cette somme est une suite géométrique de raison $q=e^{j2\pi (u-v)/m}$ :

$$\sum _{k=0}^{m-1}{q}^k=\{\begin{array}{ll}m& \text{si }u=v\text{ (i.e., }q=1)\\ \frac{1-q^m}{1-q}=0& \text{si }u\ne v\text{ et }{q}^m=1\end{array}$$

La condition $q^m=e^{j2\pi (u-v)}=1$ est satisfaite si $(u-v)$ est entier, ce qui est toujours vrai pour $u,v\in \{-N_f,\dots ,N_f\}$ distincts.

Conséquence : L'inversion devient triviale :

$$({\mathbf{A}}^H\mathbf{A}{)}^{-1}=\frac{1}{m}\mathbf{I}$$

et l'estimateur se simplifie en une transformée de Fourier discrète (DFT) :

$$\hat{\mathbf{s}}=\frac{1}{m}{\mathbf{A}}^H\mathbf{x}$$

Sous forme scalaire, nous obtenons :

$${\hat{s}}_u=\frac{1}{m}\sum _{k=0}^{m-1}{x}_k{e}^{-j2\pi u{f}_0{t}_k}$$

Comparaison des matrices

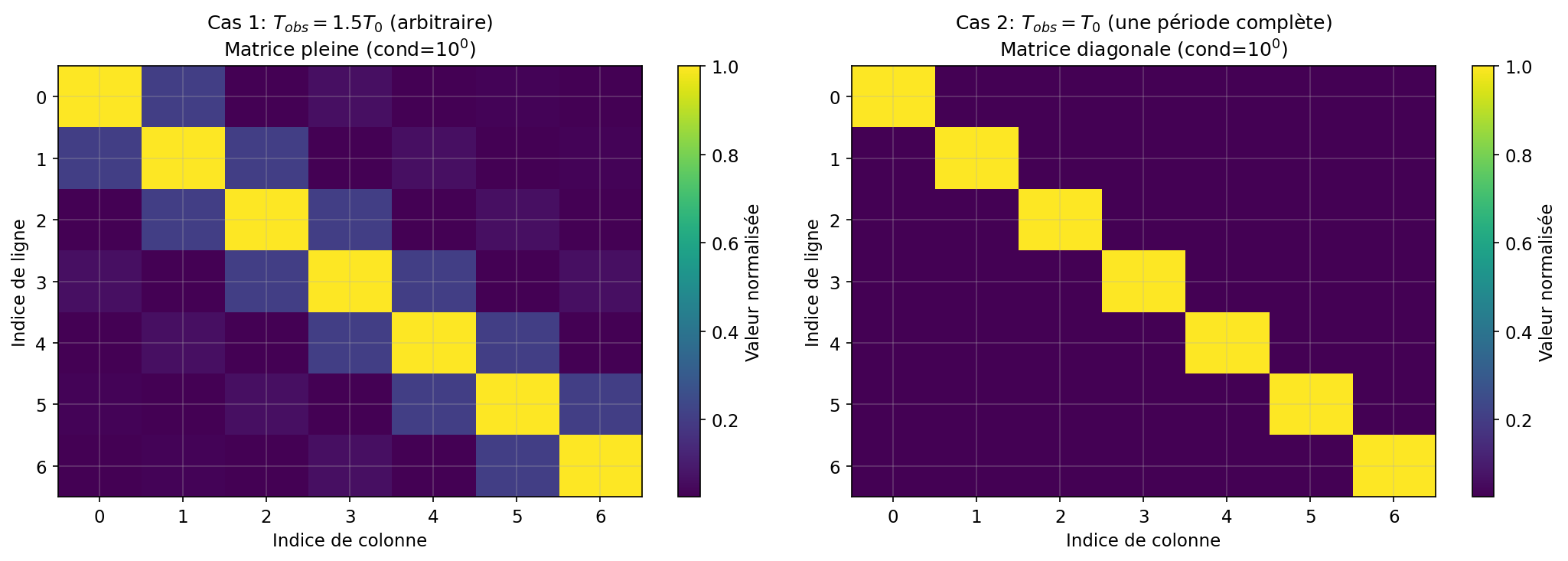

Figure 2: Structure de $\mathbf{A}^T\mathbf{A}$ selon le type d'échantillonnage

Gauche : $T_{obs}$ quelconque → matrice ${\mathbf{A}}^H\mathbf{A}$ pleine Droite : $T_{obs}=T_0$ → matrice ${\mathbf{A}}^H\mathbf{A}$ diagonale

Lien avec la transformée de Fourier rapide (FFT)

Lorsque $m=2^p$ et que nous échantillonnons sur un nombre entier de périodes ($T_{obs}=P\cdot T_0$), le calcul de ${\mathbf{A}}^H\mathbf{x}$ peut être effectué efficacement avec la FFT :

• Complexité directe : $O(m\cdot N_f)$
• Complexité avec FFT : $O(m\log m)$

Remarque : La propriété d'orthogonalité ${\mathbf{A}}^H\mathbf{A}=m\mathbf{I}$ est préservée pour tout nombre entier de périodes $P\ge 1$. La DFT standard calcule exactement ${\hat{s}}_u=\frac{1}{m}\sum _{k=0}^{m-1}{x}_k{e}^{-j2\pi uk/m}$ pour $u=0,\dots ,m-1$.

Exemple numérique complet

Signal de test

Considérons un signal composé de 2 harmoniques en notation complexe :

$$x(t)=s_0+s_1{e}^{j2\pi f_{0}t}+s_{-1}{e}^{-j2\pi f_{0}t}+s_2{e}^{j4\pi f_{0}t}+s_{-2}{e}^{-j4\pi f_{0}t}$$

avec $s_0=0.5$ (moyenne réelle), $s_1=0.4-j0.25$, $s_{-1}=\overline{s_1}=0.4+j0.25$ (symétrie hermitienne pour signal réel), $s_2=0.15$, $s_{-2}=0.15$ (réel), $f_0=1$ Hz et bruit $n\sim \mathcal{N}(0,{0.1}^2)$.

Équivalent trigonométrique : $x(t)=0.5+0.8\cos (2\pi f_{0}t)+0.5\sin (2\pi f_{0}t)+0.3\cos (4\pi f_{0}t)$

Résultats

Le tableau ci-dessous compare les deux approches :

Méthode	$T_{obs}$	Structure de ${\mathbf{A}}^H\mathbf{A}$	Conditionnement	EQM
Cas 1	$1.5T_0$	Pleine	Moyen ($\approx {10}^2$)	0.015
Cas 2	$T_0$	Diagonale	Excellent ($\approx 1$)	0.008

Observation

L'échantillonnage sur une période complète (ou plus généralement sur un nombre entier de périodes $T_{obs}=P\cdot T_0$) améliore significativement le conditionnement numérique et réduit l'EQM !
