Tutoriel : Déconvolution

Introduction

La déconvolution consiste à estimer un signal d'entrée $\mathbf{s}$ à partir d'observations $\mathbf{x}$ obtenues après convolution avec une réponse impulsionnelle $h[n]$ connue. Ce tutoriel compare deux approches selon le type de convolution utilisé.

Modèle général

Considérons un système linéaire invariant dans le temps (LTI) de réponse impulsionnelle $h[n]$ de longueur $L$. Le signal observé s'écrit :

$$x[n]=\sum _{l=0}^{L-1}h[l]s[n-l]+w[n]$$

où $w[n]$ est un bruit additif. Notre objectif est d'estimer $\mathbf{s}$ à partir de $\mathbf{x}$ et $h$.

Cas 1 : Déconvolution avec convolution classique

Formulation

La convolution classique (ou linéaire) entre un signal $\mathbf{s}$ de longueur $p$ et $h$ de longueur $L$ produit un signal de longueur $m=p+L-1$.

Le modèle linéaire s'écrit :

$$\mathbf{x}=\mathbf{A}\mathbf{s}+\mathbf{n}$$

où $\mathbf{A}\in {\mathbb{R}}^{m\times p}$ est une matrice de Toeplitz :

$$\mathbf{A}=\left[\begin{array}{ccccc}{h}_1& 0& 0& \cdots & 0\\ h_2& h_1& 0& \cdots & 0\\ h_3& h_2& h_1& \cdots & 0\\ ⋮& h_3& h_2& \ddots & ⋮\\ h_L& ⋮& h_3& \ddots & 0\\ 0& h_L& ⋮& \ddots & h_1\\ ⋮& \ddots & h_L& \ddots & ⋮\\ 0& \cdots & 0& h_L& h_{L-1}\end{array}\right]$$

Une matrice de Toeplitz est constante le long de ses diagonales.

Estimateur des moindres carrés

L'estimateur du maximum de vraisemblance est :

$$\hat{\mathbf{s}}=({\mathbf{A}}^T\mathbf{A}{)}^{-1}{\mathbf{A}}^T\mathbf{x}$$

Exemple

Pour $h=[0.5,0.3,0.2]$ ($L=3$) et $p=5$, on obtient une matrice $7\times 5$ :

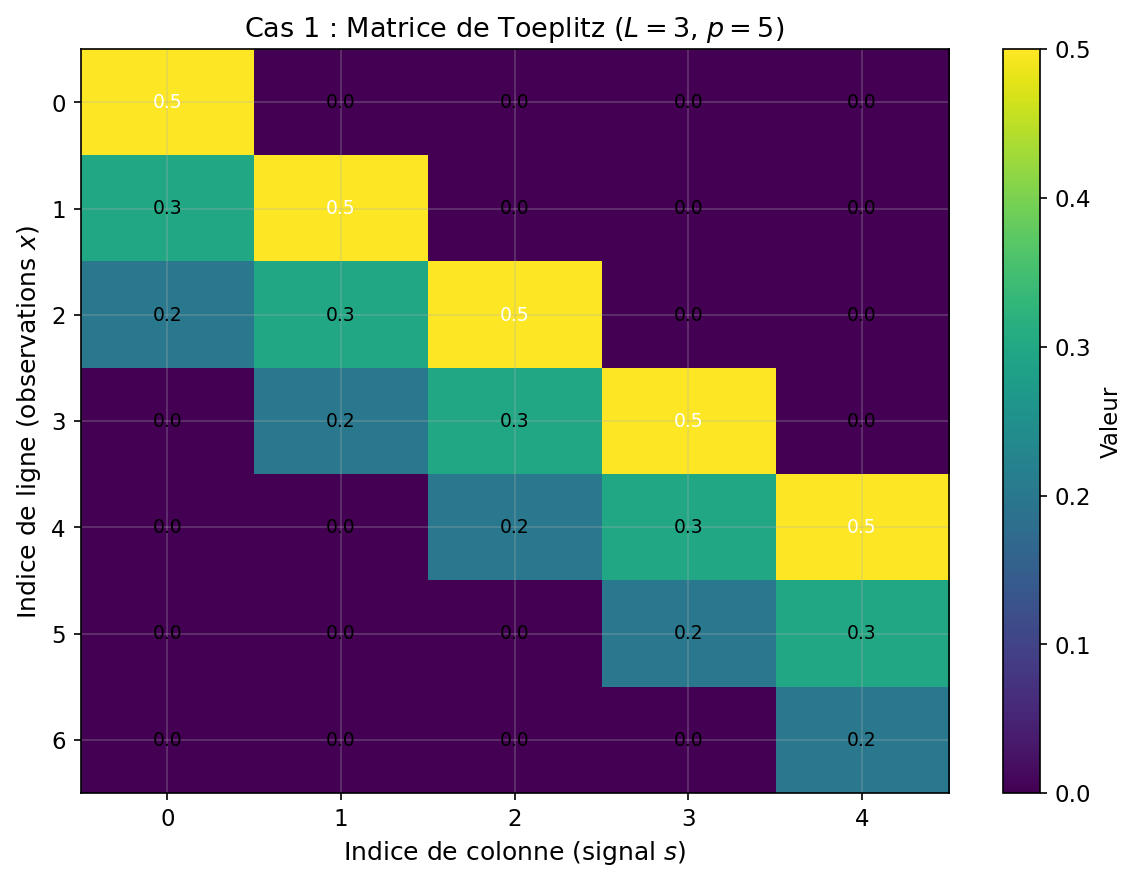

Figure 1: Matrice de Toeplitz pour la convolution classique

Problèmes

• Complexité : L'inversion de ${\mathbf{A}}^T\mathbf{A}$ coûte $O(p^3)$ opérations
• Conditionnement : La matrice ${\mathbf{A}}^T\mathbf{A}$ est pleine et peut être mal conditionnée
• Pas de structure exploitable : Impossible d'utiliser des algorithmes rapides comme la FFT

---

Cas 2 : Déconvolution avec convolution circulaire

Hypothèse

Supposons maintenant que le signal reçu $\mathbf{x}$ de longueur $p$ soit lié au signal $\mathbf{s}$ (également de longueur $p$) par une convolution circulaire au lieu d'une convolution linéaire :

$$x[n]=\sum _{l=0}^{L-1}h[l]s[(n-l)modp]+w[n]$$

où $(n-l)modp$ indique que les indices "bouclent" de manière périodique.

Formulation matricielle

Le modèle s'écrit :

$$\mathbf{x}={\mathbf{A}}_{circ}\mathbf{s}+\mathbf{n}$$

où ${\mathbf{A}}_{circ}\in {\mathbb{R}}^{p\times p}$ est une matrice circulante :

$${\mathbf{A}}_{circ}=\left[\begin{array}{ccccc}{h}_1& h_L& h_{L-1}& \cdots & h_2\\ h_2& h_1& h_L& \cdots & h_3\\ h_3& h_2& h_1& \cdots & h_4\\ ⋮& ⋮& ⋮& \ddots & ⋮\\ h_L& h_{L-1}& h_{L-2}& \cdots & h_1\\ 0& h_L& h_{L-1}& \cdots & h_2\\ ⋮& ⋮& ⋮& \ddots & ⋮\\ 0& 0& 0& h_L& h_{L-1}\end{array}\right]$$

Chaque ligne est une rotation circulaire de la précédente.

Propriété fondamentale

Une matrice circulante est diagonalisable par la DFT :

$${\mathbf{A}}_{circ}={\mathbf{F}}^H\mathbf{\Lambda }\mathbf{F}$$

où $\mathbf{F}$ est la matrice DFT et $\mathbf{\Lambda }=\text{diag}({\lambda }_1,\dots ,{\lambda }_p)$ avec ${\lambda }_k=(\mathbf{F}\mathbf{h}{)}_k$.

Estimateur avec FFT

Grâce à cette propriété, l'estimateur se calcule efficacement dans le domaine fréquentiel :

1. DFT des observations : $\mathbf{X}=\text{FFT}(\mathbf{x})$
2. Réponse fréquentielle du canal : $\mathbf{H}=\text{FFT}(\mathbf{h})$
3. Égalisation fréquentielle : ${\hat{S}}_k=\frac{X_k}{H_k}$ pour $k=0,\dots ,p-1$
4. IFFT : $\hat{\mathbf{s}}=\text{IFFT}(\hat{\mathbf{S}})$

Complexité : $O(p\log p)$ au lieu de $O(p^3)$

Focus : OFDM et préfixe cyclique

Dans la pratique, le Cas 2 (convolution circulaire) ne se produit pas naturellement. Un canal physique génère toujours une convolution linéaire (Cas 1).

L'OFDM (Orthogonal Frequency-Division Multiplexing) est une technique qui permet de transformer artificiellement la convolution linéaire en convolution circulaire en ajoutant un préfixe cyclique : on répète les $L-1$ derniers échantillons du signal au début de la transmission.

Signal transmis :

$${\mathbf{s}}_{CP}=[s_{p-L+2},\dots ,s_p,s_1,s_2,\dots ,s_p]$$

Après convolution avec le canal et suppression du préfixe cyclique, le signal reçu correspond exactement au Cas 2 (convolution circulaire).

Gain de l'OFDM

Dans un canal sélectif en fréquence (réponse impulsionnelle longue), cette technique offre un avantage majeur :

• Sans préfixe cyclique : Égalisation par inversion matricielle en $O(p^3)$
• Avec préfixe cyclique (OFDM) : Égalisation par simple division complexe dans le domaine fréquentiel en $O(p\log p)$

Le coût est un overhead de $\frac{L-1}{p}$ échantillons supplémentaires transmis, généralement faible (5-25%) par rapport au gain algorithmique.

Cette technique est utilisée dans WiFi (802.11a/g/n/ac/ax), 4G LTE, 5G, et DVB-T.

Code Python

Le script complet est disponible dans src/deconvolution.py.
